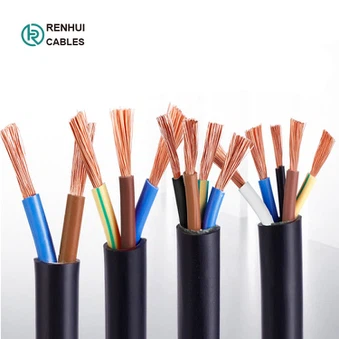

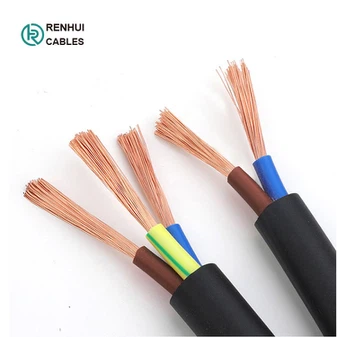

Veekindel kummikaabel
1. Rakendus, veekindel kummikaabel
See toode sobib erinevate sukelmootoriseadmete ühendamiseks, mille nimipinge ei ületa 450/750 V, ja talub suurt mehaanilist välisjõudu.
 |
 |
 |

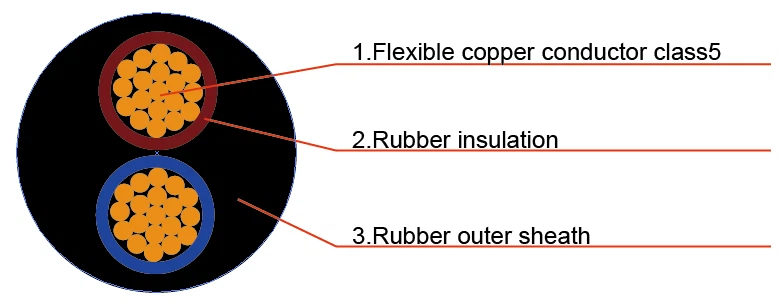

2. Kaabli joonis, veekindel kummikaabel
 |
 |
 |
3. Ehitus, veekindel kummikaabel
-Juht: painduv vaskjuhtme klass 5
-Isolatsioon: etüleenpropüleenkummist isolatsioon
-Täiteaine: täiteköis (vastavalt tootmisnõuetele)
- Pakkimislint
- Väliskest: kummist ümbris
4.Spetsifikatsioon, veekindel kummikaabel
1 südamik: 1.{2}}~400 mm2
2 südamikku: 1.{2}}~95 mm2
3–5 südamikku: 1.0~150 mm2
3+1 Südamikud: 2,5–150 mm2
3+2 Südamikud: 2,5–150 mm2
4+1 Südamikud: 2,5–150 mm2
5. Südamiku identifitseerimine, veekindel kummikaabel
1 südamik: hall (must)
2 südamikku: pruun, sinine
3 südamikku: pruun, sinine, kollane/roheline
4 südamikku, 3+1 südamikud: pruun, sinine, hall, kollane/roheline
5 südamikku, 3+2südamikku, 4+1 südamikku: pruun, sinine, must, hall, kollane/roheline
6. Tehnilised andmed, veekindel kummikaabel
Tunnuspinge (U0/U): 450/750 V
Maksimaalne pinge (Um): 1,1 U
Max Juhi töötemperatuur导:+60 kraadi
Töökeskkonna temperatuur: -20 kraadi ~+45 kraadi
Kaabli paigaldamise temperatuur: suurem kui 0 kraadi või sellega võrdne
Min. Painde läbimõõt: 6D
Testpinge: 2,5KV/5min
7.Andmeleht, veekindel kummikaabel
|
Spetsifikatsioon (mm2) |
Juhi läbimõõt (mm) |
Isolatsiooni paksus (mm) |
Väliskesta paksus (mm) |
u. Läbimõõt (mm) |
u Kaal (kg/km) |
|
2x1 |
1.2 |
0.8 |
1.3 |
7.7~10.0 |
96 |
|
2x1.5 |
1.5 |
0.8 |
1.5 |
8.5~11.0 |
125 |
|
2x2.5 |
2.0 |
0.9 |
1.7 |
10.2~13.1 |
174 |
|
2x4 |
2.5 |
1.0 |
1.8 |
11.8~15.1 |
234 |
|
2x6 |
3.2 |
1.0 |
2.0 |
13.1~16.8 |
309 |
|
2x10 |
4.3 |
1.2 |
3.1 |
17.7~22.6 |
571 |
|
2x16 |
5.3 |
1.2 |
3.3 |
20.2~25.7 |
749 |
|
2x25 |
7.0 |
1.4 |
3.6 |
24.3~30.7 |
1097 |
|
2x35 |
8.0 |
1.4 |
3.9 |
27.3~34.6 |
1383 |
|
2x50 |
9.6 |
1.6 |
4.3 |
31.8~40.1 |
1880 |
|
2x70 |
11.5 |
1.6 |
4.6 |
35.8~45.1 |
2525 |
|
2x95 |
13.3 |
1.8 |
5.0 |
40.2~51.0 |
3292 |
8. Tootmise edenemine
9. Sertifikaadid:
 |
 |
10. Pakkimine:
- Terasest puidust trummel (fumigatsioon)
Kaabli pikkus igas trumlis: 1000m/2000m või vastavalt tegelikele kaabli pikkuse nõuetele.
- Trumli suurus:
Vastavalt kaabli pikkusele ja konteineri suurusele
Täpse hinna pakkumiseks öelge meile oma vajalik kaabli pikkuse kogus. Suurem kogus, suurem allahindlus on teile valmis!
- Saatesadam:
Qingdao või muud sadamad vastavalt teie vajadustele.
- Meretransport:
Kõik FOB/C&F/CIF-pakkumised on saadaval.
 |
 |
 |
