450/750 V, nelja südamikuga, veekindel kummikaabel
1. Rakendus, veekindel kummikaabel
See toode sobib erinevate sukelmootoriseadmete ühendamiseks, mille nimipinge ei ületa 450/750 V, ja talub suurt mehaanilist välisjõudu.
 |
 |
 |

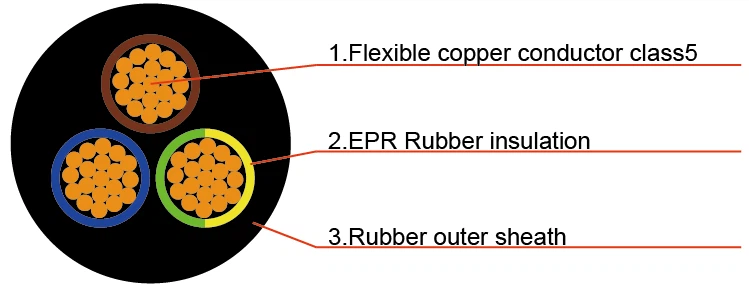

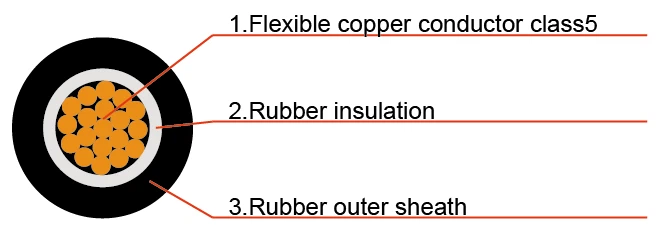

2. Kaabli joonis, veekindel kummikaabel
 |
 |
 |
 |
 |
 |
3. Ehitus, veekindel kummikaabel
-Juht: painduv vaskjuhtme klass 5
-Isolatsioon: etüleenpropüleenkummist isolatsioon
-Täiteaine: täiteköis (vastavalt tootmisnõuetele)
- Pakkimislint
- Väliskest: kummist ümbris
4.Spetsifikatsioon, veekindel kummikaabel
1 südamik: 1.{2}}~400 mm2
2 südamikku: 1.{2}}~95 mm2
3–5 südamikku: 1.0~150 mm2
3+1 Südamikud: 2,5–150 mm2
3+2 Südamikud: 2,5–150 mm2
4+1 Südamikud: 2,5–150 mm2
5. Südamiku identifitseerimine, veekindel kummikaabel
1 südamik: hall (must)
2 südamikku: pruun, sinine
3 südamikku: pruun, sinine, kollane/roheline
4 südamikku, 3+1 südamikud: pruun, sinine, hall, kollane/roheline
5 südamikku, 3+2südamikku, 4+1 südamikku: pruun, sinine, must, hall, kollane/roheline
6. Tehnilised andmed, veekindel kummikaabel
Tunnuspinge (U0/U): 450/750 V
Maksimaalne pinge (Um): 1,1 U
Max Juhi töötemperatuur导:+60 kraadi
Töökeskkonna temperatuur: -20 kraadi ~+45 kraadi
Kaabli paigaldamise temperatuur: suurem kui 0 kraadi või sellega võrdne
Min. Painde läbimõõt: 6D
Testpinge: 2,5KV/5min
7.Andmeleht, veekindel kummikaabel
|
Spetsifikatsioon (mm2) |
Juhi läbimõõt (mm) |
Isolatsiooni paksus (mm) |
Väliskesta paksus (mm) |
u. Läbimõõt (mm) |
u Kaal (kg/km) |
|
4x1 |
1.2 |
0.8 |
1.5 |
9.2~11.9 |
146 |
|
4x1.5 |
1.5 |
0.8 |
1.7 |
10.2~13.1 |
193 |
|
4x2.5 |
2.0 |
0.9 |
1.9 |
12.1-15.5 |
279 |
|
4x4 |
2.5 |
1.0 |
2.0 |
14.0~17.9 |
383 |
|
4x6 |
3.2 |
1.0 |
2.3 |
15.7~20.0 |
522 |
|
4x10 |
4.3 |
1.2 |
3.4 |
20.9~26.5 |
936 |
|
4x16 |
5.3 |
1.2 |
3.6 |
23.8~30.1 |
1266 |
|
4x25 |
7.0 |
1.4 |
4.1 |
28.9~36.6 |
1896 |
|
4x35 |
8.0 |
1.4 |
4.4 |
32.5~41.1 |
2410 |
|
4x50 |
9.6 |
1.6 |
4.8 |
37.7~47.5 |
3214 |
|
4x70 |
11.5 |
1.6 |
5.2 |
42.7~54.0 |
4396 |
|
4x95 |
13.3 |
1.8 |
5.9 |
48.4~61.0 |
5800 |
|
4x120 |
15.0 |
1.8 |
6.0 |
53.0~66.0 |
6895 |
|
4x150 |
16.8 |
2.0 |
6.5 |
58.0~73.0 |
8570 |
8. Tootmise edenemine
9. Sertifikaadid:
 |
 |
10. Pakkimine:
- Terasest puidust trummel (fumigatsioon)
Kaabli pikkus igas trumlis: 1000m/2000m või vastavalt tegelikele kaabli pikkuse nõuetele.
- Trumli suurus:
Vastavalt kaabli pikkusele ja konteineri suurusele
Täpse hinna pakkumiseks öelge meile oma vajalik kaabli pikkuse kogus. Suurem kogus, suurem allahindlus on teile valmis!
- Saatesadam:
Qingdao või muud sadamad vastavalt teie vajadustele.
- Meretransport:
Kõik FOB/C&F/CIF-pakkumised on saadaval.
 |
 |
 |
