Vähese suitsuga halogeenivabad kaablid

Kaableid kasutatakse peamiselt elektrijaamades, massitranspordi maa-alustes reisijatesüsteemides, lennujaamades, naftakeemiatehastes, hotellides, haiglates ja kõrghoonetes.

Küsi pakkumist

Räägime nüüd

Laadige alla kataloog

CE sertifikaat - Renhui

ISO9001-Renhui

Kirjeldus

1.Rakendus (vähese suitsuga halogeenivabad kaablid):
Kaableid kasutatakse peamiselt elektrijaamades, massitranspordi maa-alustes reisijatesüsteemides, lennujaamades, naftakeemiatehastes, hotellides, haiglates ja kõrghoonetes.

2.Standardid(Madala suitsuga halogeenivabad kaablid):

IEC 60502-1

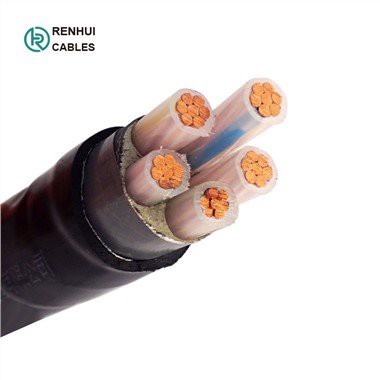

3.Kaabli ehitus(Madala suitsuga halogeenivabad kaablid):

Juht: juhid peavad olema klassi 2 tavalisest või metalliga kaetud lõõmutatud vasest vastavalt standardile IEC60228.
Lisavarustusena võib pakkuda 1. ja 5. klassi dirigenti.
Isolatsioon: XLPE materjal ja paksus peavad vastama standardile IEC 60502-1.
Väliskest: termoplastne halogeenivaba ühend ST8 vastavalt IEC-le 60502-1.
Väliskesta valik: UV-vastupidavus, süsivesinike vastupidavus, õlikindlus, näriliste- ja termiidivastased omadused.

4.Mehaanilised ja elektrilised omadused(Madala suitsuga halogeenivabad kaablid):

Maksimaalne temperatuurivahemik töö ajal: 90 kraadi
Maksimaalne lühise temperatuur (5 sekundit): 250 kraadi
Minimaalne painderaadius
Ringikujulised vaskjuhtmed OD Väiksem või võrdne 25 mm: 4 × üldläbimõõt
Ringikujulised vaskjuhtmed OD﹥25mm: 6 × üldläbimõõt
Vormitud vaskjuhtmed: 8 × üldläbimõõt

5.Parameeter(Madala suitsuga halogeenivabad kaablid):

Südamike arv × ristlõikepindala	Dirigendi klass	Isolatsiooni nimipaksus	Katte nimipaksus	u. Üldine läbimõõt	u. Kaal
Nr × mm²		mm	mm	mm	kg/km
2×1.5	2	0.7	1.8	9.2	117
2×2.5	2	0.7	1.8	10.0	146
2×4	2	0.7	1.8	11.0	190
2×6	2	0.7	1.8	12.0	244
2×10	2	0.7	1.8	13.6	349
2×16	2	0.7	1.8	15.4	495
2×25	2	0.9	1.8	18.4	735
2×35	2	0.9	1.8	20.6	963
2×50	2	1.0	1.8	23.6	1261
2×70	2	1.1	1.8	26.8	1751
2×95	2	1.1	1.9	30.2	2359
2×120	2	1.2	2.0	33.7	2950
2×150	2	1.4	2.2	37.5	3633
2×185	2	1.6	2.3	41.6	4523
2×240	2	1.7	2.5	46.7	5877
2×300	2	1.8	2.6	51.4	7285
2×400	2	2	2.9	58.9	9294
3×1.5	2	0.7	1.8	9.6	143
3×2.5	2	0.7	1.8	10.5	183
3×4	2	0.7	1.8	11.6	244
3×6	2	0.7	1.8	12.6	321
3×10	2	0.7	1.8	14.4	472
3×16	2	0.7	1.8	16.3	681
3×25	2	0.9	1.8	19.5	1027
3×35	2	0.9	1.8	21.9	1360
3×50	2	1.0	1.8	25.1	1795
3×70	2	1.1	1.9	28.7	2530
3×95	2	1.1	2.0	32.4	3441
3×120	2	1.2	2.1	36.1	4307
3×150	2	1.4	2.3	40.3	5276
3×185	2	1.6	2.4	44.6	6607
3×240	2	1.7	2.6	50.2	8593
3×300	2	1.8	2.7	55.2	10668
3×400	2	2.0	3.0	63.3	13570
4×1.5	2	0.7	1.8	10.4	172
4×2.5	2	0.7	1.8	11.3	223
4×4	2	0.7	1.8	12.5	303
4×6	2	0.7	1.8	13.7	402
4×10	2	0.7	1.8	15.7	599
4×16	2	0.7	1.8	17.5	873
4×25	2	0.9	1.8	21.2	1328
4×35	2	0.9	1.8	23.8	1767
4×50	2	1.0	1.8	27.5	2339
4×70	2	1.1	2.0	31.7	3326
4×95	2	1.1	2.1	35.8	4505
4×120	2	1.2	2.3	39.9	5669
4×150	2	1.4	2.4	44.6	6948
4×185	2	1.6	2.6	49.5	8701
4×240	2	1.7	2.8	55.7	11322
4×300	2	1.8	3.0	61.4	14105
4×400	2	2.0	3.2	70.4	17943
5×1.5	2	0.7	1.8	11.7	212
5×2.5	2	0.7	1.8	12.8	276
7×1.5	2	0.7	1.8	12.6	264
7×2.5	2	0.7	1.8	13.8	351
10×1.5	2	0.7	1.8	15.6	360
10×2.5	2	0.7	1.8	17.2	483
12×1.5	2	0.7	1.8	16.0	408
12×2.5	2	0.7	1.8	17.8	552
14×1.5	2	0.7	1.8	17.0	459
14×2.5	2	0.7	1.8	18.7	626
19×1.5	2	0.7	1.8	18.6	585
19×2.5	2	0.7	1.8	20.7	806
21×1.5	2	0.7	1.8	19.4	638
21×2.5	2	0.7	1.8	21.7	881
24×1.5	2	0.7	1.8	21.5	724
24×2.5	2	0.7	1.8	24.1	1002
30×1.5	2	0.7	1.8	22.8	866
30×2.5	2	0.7	1.8	25.5	1209
40×1.5	2	0.7	1.8	25.4	1108
40×2.5	2	0.7	1.9	28.7	1560
48×1.5	2	0.7	1.8	28.0	1307
48×2.5	2	0.7	1.9	31.6	1864
61×1.5	2	0.7	1.9	30.7	1631
61×2.5	2	0.7	2.0	34.7	2312

6. Pakend: ekspordi puidust trummid (vähe suitsuga halogeenivabad kaablid):

Kuum tags: madal suitsu halogeen tasuta kaablid

LSZH kaablid
