1.Rakendus:

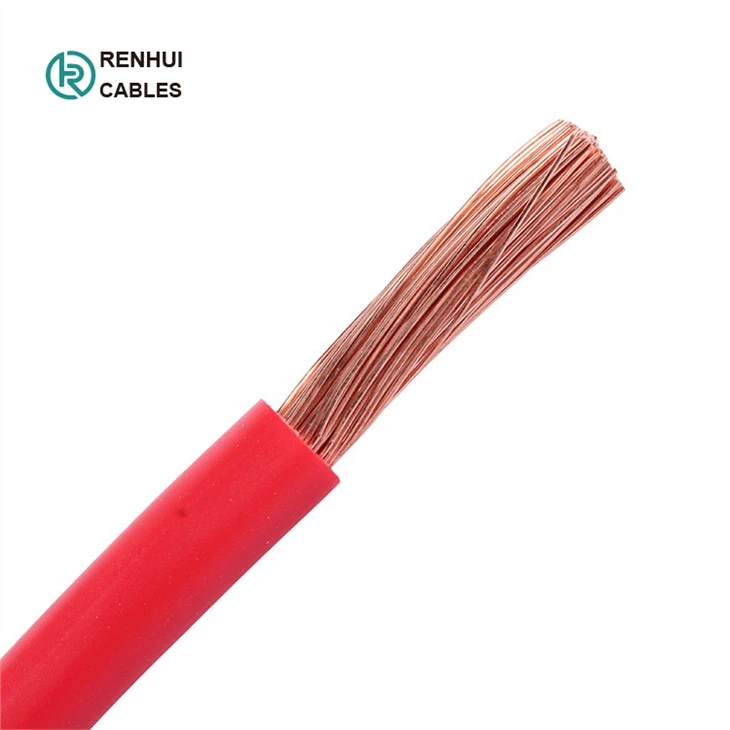

H07V-K kaabel on meie kõige standardsemad harmoneeritud PVC Euroopa painduvad ühejuhtmelised ühendusjuhtmed. Ideaalne seadmete, seadmete, elektrikilpide, jaotuskilpide ja telekommunikatsiooniseadmete sisemiseks juhtmestikuks. Leidub elektroonika- ja elektriseadmetes ning lülitusseadmetes, mis on mõeldud eksportimiseks Euroopa riiki ja Euroopas toodetud seadmete juhtmete MRO asendamiseks. Leidub ka valgustite sisse- ja tulekaitses.
2. Ehitus:
Juht: peened paljad vaskkiud
Isolatsioon: PVC
Isolatsiooni värvus: roheline/kollane, sinine, must, pruun või muud värvid
3.Tööomadused
- Tööpinge: 450/750v (H07V-K)
- Testpinge: 2000/2500 volti
- Painde painderaadius: 12,5 x Ø
- Staatiline painderaadius: 12,5 x Ø
- Paindumistemperatuur: -5ºC kuni pluss 70ºC
- Staatiline temperatuur: -30ºC kuni pluss 80ºC
- Leegiaeglustaja: IEC 60332.1
- Isolatsioonitakistus: 10 MΩ x km
4.Tehnilised andmed
Ristlõige | Dirigent | Isolatsioon | Üldiselt | Minimaalne isolatsioon | Kaal ca |
1x0.5 | 16/0.2 | 0.60 | 2.40 | 0.013 | 8 |
1x0.75 | 24/0.2 | 0.60 | 2.60 | 0.011 | 11 |
1x1.0 | 32/0.2 | 0.60 | 2.80 | 0.01 | 14 |
1x1.5 | 48/0.2 | 0.70 | 3.50 | 0.01 | 20 |
1x2.5 | 49/0.25 | 0.80 | 4.20 | 0.009 | 31 |
1x4 | 56/0.3 | 0.80 | 4.80 | 0.007 | 47 |
1x6 | 84/0.3 | 0.80 | 6.30 | 0.006 | 67.8 |
1x10 | 84/0.4 | 1.00 | 7.60 | 0.0056 | 121 |
1x16 | 126/0.4 | 1.00 | 8.80 | 0.0046 | 173 |
1x25 | 196/0.4 | 1.20 | 11.00 | 0.0044 | 268 |
1x35 | 276/0.4 | 1.20 | 12.50 | 0.0038 | 370 |
1x50 | 396/0.4 | 1.40 | 14.50 | 0.0037 | 526 |
1x70 | 360/0.5 | 1.40 | 17.00 | 0.0032 | 727 |
1x95 | 475/0.5 | 1.60 | 19.00 | 0.0032 | 959 |
1x120 | 608/0.5 | 1.60 | 21.00 | 0.0029 | 1201 |
1x150 | 756/0.5 | 1.80 | 23.50 | 0.0029 | 1508 |
1x185 | 925/0.5 | 2.00 | 26.00 | 0.0029 | 1844 |
1x240 | 1221/0.5 | 2.20 | 29.50 | 0.0028 | 2420 |
