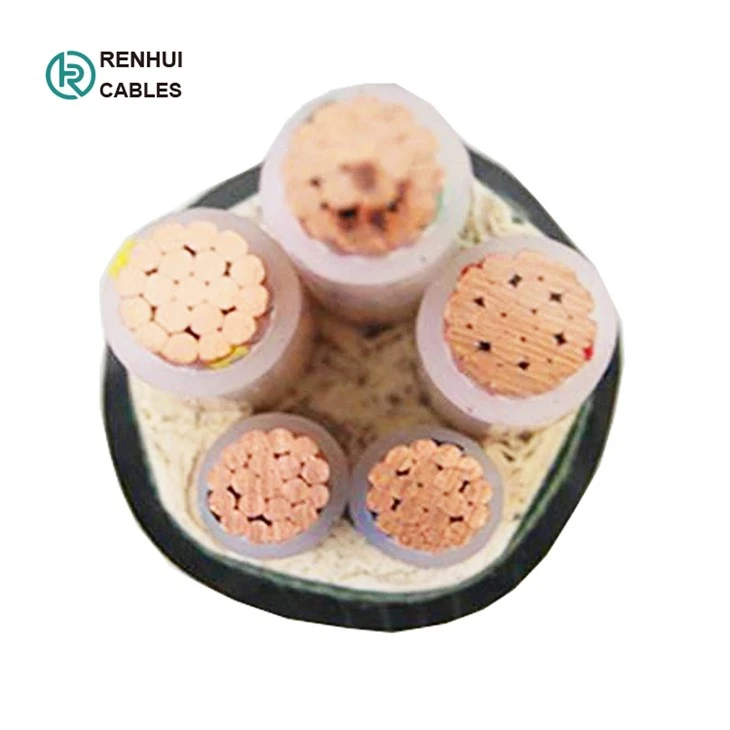

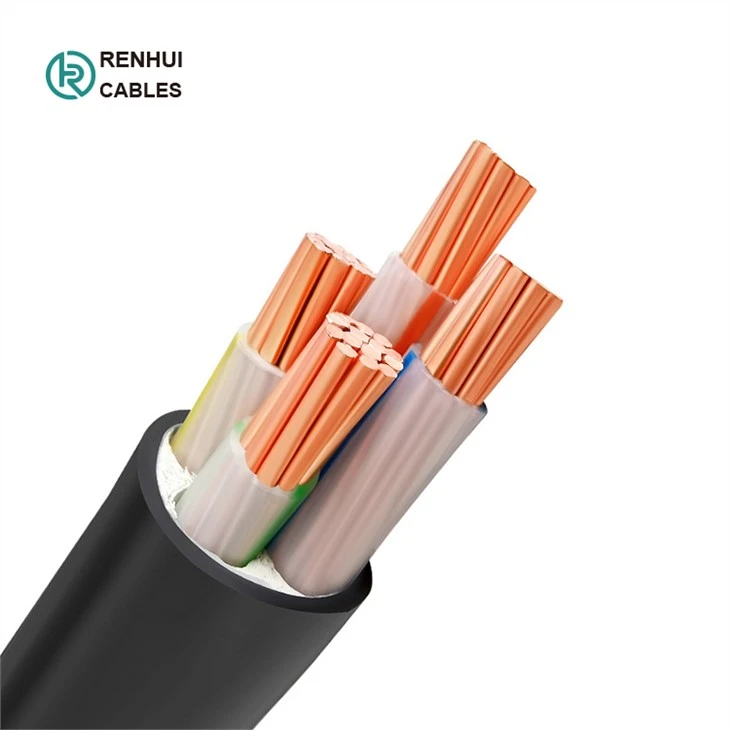

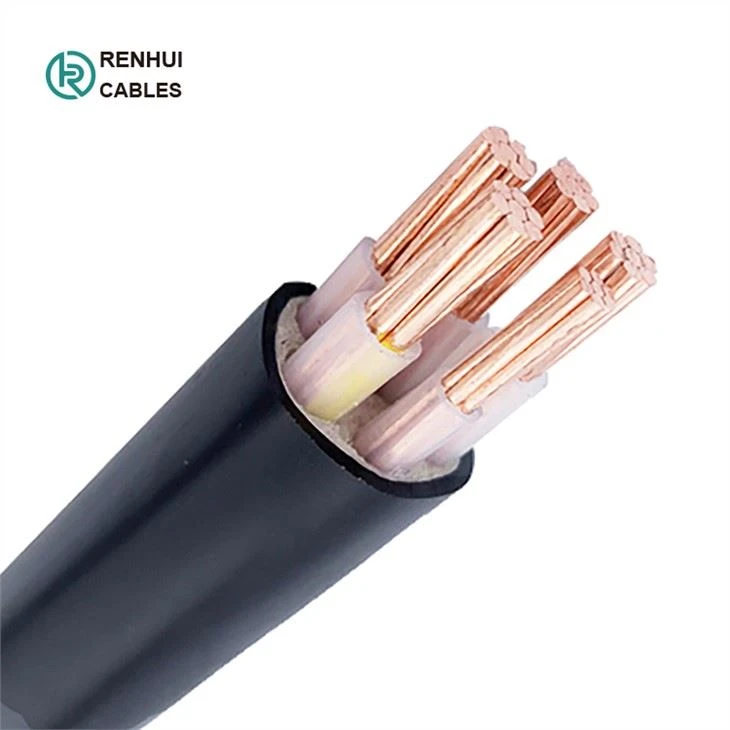

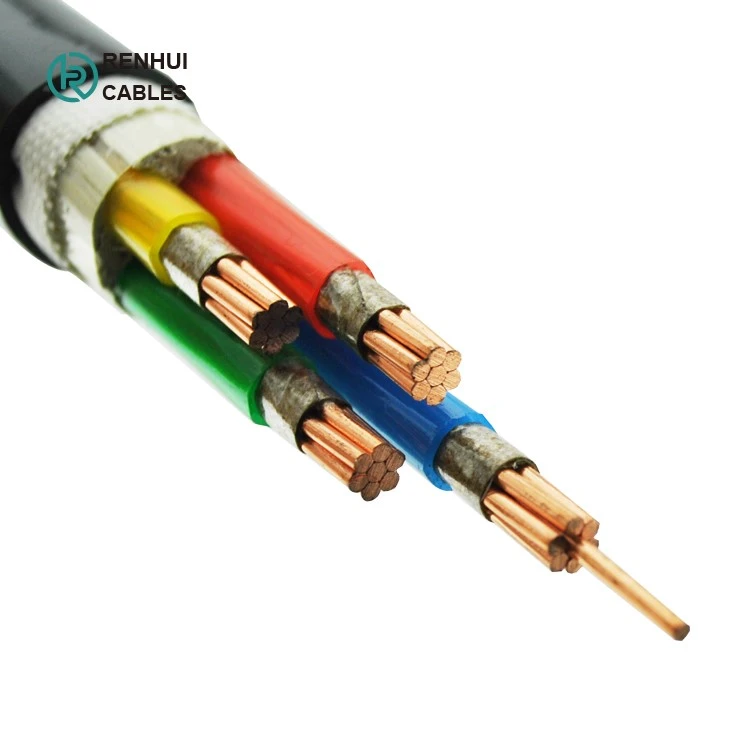

madalpinge elektrikaabel, CU/XLPE/PVC, 0.6/1 kV, IEC 60502-1.
 |  |  |
Rakendus (madalpinge elektrikaabel):
Neid kaableid kasutatakse elektrivarustuseks madalpinge paigaldussüsteemides, sobivad paigaldamiseks sise- ja välistingimustesse, kaablikanalitesse, maa alla, elektri- ja lülitusjaamadesse, lokaalsesse energiajaotustesse, tööstusettevõtetesse, kus puudub mehaaniliste kahjustuste oht. kahju.
Ehitus(madalpinge elektrikaabel):
Dirigendid
Täisvasest juhi klass 1, keerdunud vase juhtme klass 2 vastavalt standardile IEC 60228, BS EN 60228.
Isolatsioon
XLPE materjal ja paksus peavad vastama standardile IEC 60502 või BS 5467, mis on ette nähtud 90-kraadiseks pidevaks tööks.
Värvikood
Värvikood (1) :
1 südamik: läbipaistev, punane või must
2 südamikku: punane, must
3 südamikku: punane, kollane, sinine
4 südamikku: punane, kollane, sinine, must
5 südamikku: punane, kollane, sinine, must, roheline
Üle 5 südamiku: mustad südamikud valgete numbritega
Värvikood (2) :
1 südamik: läbipaistev, pruun või sinine
2 südamikku: pruun või sinine
3 südamikku: pruun, must, hall
4 südamikku: sinine, pruun, must, hall
5 südamikku: roheline/kollane, sinine, pruun, must, hall
Üle 5 südamiku: mustad südamikud valgete numbritega
Väliskest
Väliskest peab olema ekstrudeeritud PVC-tüüpi ST2 vastavalt IEC 60502-1 või tüübile 9 vastavalt standardile BS 6346/5467. Eritellimusel on saadaval spetsiaalsed PVC-kattematerjalid, nagu näiteks tulekindel PVC, termiidivastane PVC, närilistevastane PVC, päikesevalgusekindel PVC, õlikindel PVC. Soovi korral on saadaval ka spetsiaalsed kattematerjalid, nagu LLDPE, MDPE, HDPE, LSF, CPE.
Kaablikestade tulekindlus
Kaableid saab varustada spetsiaalse leegiaeglustava PVC-väliskestaga, et need vastaksid standardite IEC 60332-3-22, IEC 60332-3-23 ja IEC 60332-3-24 leegikatsenõuetele, samuti saab varustada kaableid madala suitsuga halogeenivabaga ( LSHF) materjal vastavalt IEC 60502-1, BS 7211, BS 6724 või muudele samaväärsetele standarditele.7211, BS 6724 või muudele samaväärsetele standarditele.7211, BS 6724 või muudele samaväärsetele standarditele.7211, BS 6724 või muudele samaväärsetele standarditele.
Kaabli parameetrid(madalpinge elektrikaabel):
Ühetuumaline |
| |||
Nominaalne ristlõige | Juhi läbimõõt (ligikaudu) | Isolatsiooni nimipaksus | Katte nimipaksus | Üldläbimõõt (umbes) |
mm^2 | mm | mm | mm | mm |
1x1.5 | 1.4 | 0.7 | 1.4 | 5.6 |
1x2.5 | 1.8 | 0.7 | 1.4 | 6.0 |
1x4 | 2.3 | 0.7 | 1.4 | 6.5 |
1x6 | 2.8 | 0.7 | 1.4 | 7.0 |
1x10 | 3.6 | 0.7 | 1.4 | 7.8 |
1x16 | 4.5 | 0.7 | 1.4 | 8.7 |
1x25 | 5.6 | 0.9 | 1.4 | 10.2 |
1x35 | 6.7 | 0.9 | 1.4 | 11.3 |
1x50 | 8.0 | 1 | 1.4 | 12.8 |
1x70 | 9.4 | 1.1 | 1.4 | 14.4 |
1x95 | 11.0 | 1.1 | 1.5 | 16.1 |
1x120 | 12.4 | 1.2 | 1.5 | 17.8 |
1x150 | 13.8 | 1.4 | 1.6 | 19.8 |
1x185 | 15.3 | 1.6 | 1.6 | 21.8 |
1x240 | 17.5 | 1.7 | 1.7 | 24.4 |
1x300 | 19.5 | 1.8 | 1.8 | 26.7 |
1x400 | 22.6 | 2 | 1.9 | 30.5 |
1x500 | 25.2 | 2.2 | 2.0 | 33.7 |
1x630 | 28.3 | 2.4 | 2.2 | 37.4 |
1x800 | 31.9 | 2.6 | 2.3 | 41.7 |
1x1000 | 35.7 | 2.8 | 2.4 | 46.2 |
Kaks südamikku |
| |||
Nominaalne ristlõige | Juhi läbimõõt (ligikaudu) | Isolatsiooni nimipaksus | Katte nimipaksus | Üldläbimõõt (umbes) |
mm^2 | mm | mm | mm | mm |
2x1.5 | 1.4 | 0.7 | 1.8 | 9.2 |
2x2.5 | 1.8 | 0.7 | 1.8 | 10.0 |
2x4 | 2.3 | 0.7 | 1.8 | 11.0 |
2x6 | 2.8 | 0.7 | 1.8 | 12.0 |
2x10 | 3.6 | 0.7 | 1.8 | 13.6 |
2x16 | 4.5 | 0.7 | 1.8 | 15.4 |
2x25 | 5.6 | 0.9 | 1.8 | 18.4 |
2x35 | 6.7 | 0.9 | 1.8 | 20.6 |
2x50 | 8.0 | 1 | 1.8 | 23.6 |
2x70 | 9.4 | 1.1 | 1.8 | 26.8 |
2x95 | 11.0 | 1.1 | 1.9 | 30.2 |
2x120 | 12.4 | 1.2 | 2.0 | 33.7 |
2x150 | 13.8 | 1.4 | 2.2 | 37.5 |
2x185 | 15.3 | 1.6 | 2.3 | 41.6 |
2x240 | 17.5 | 1.7 | 2.5 | 46.7 |
2x300 | 19.5 | 1.8 | 2.6 | 51.4 |
2x400 | 22.6 | 2 | 2.9 | 58.9 |
Kolm südamikku |
| |||
Nominaalne ristlõige | Juhi läbimõõt (ligikaudu) | Isolatsiooni nimipaksus | Katte nimipaksus | Üldläbimõõt (umbes) |
mm^2 | mm | mm | mm | mm |
3x1.5 | 1.4 | 0.7 | 1.8 | 9.6 |
3x2.5 | 1.8 | 0.7 | 1.8 | 10.5 |
3x4 | 2.3 | 0.7 | 1.8 | 11.6 |
3x6 | 2.8 | 0.7 | 1.8 | 12.6 |
3x10 | 3.6 | 0.7 | 1.8 | 14.4 |
3x16 | 4.5 | 0.7 | 1.8 | 16.3 |
3x25 | 5.6 | 0.9 | 1.8 | 19.5 |
3x35 | 6.7 | 0.9 | 1.8 | 21.9 |
3x50 | 8.0 | 1 | 1.8 | 25.1 |
3x70 | 9.4 | 1.1 | 1.9 | 28.7 |
3x95 | 11.0 | 1.1 | 2.0 | 32.4 |
3x120 | 12.4 | 1.2 | 2.1 | 36.1 |
3x150 | 13.8 | 1.4 | 2.3 | 40.3 |
3x185 | 15.3 | 1.6 | 2.4 | 44.6 |
3x240 | 17.5 | 1.7 | 2.6 | 50.2 |
3x300 | 19.5 | 1.8 | 2.7 | 55.2 |
3x400 | 22.6 | 2 | 3.0 | 63.3 |
Neli südamikku |
| |||
Nominaalne ristlõige | Juhi läbimõõt (ligikaudu) | Isolatsiooni nimipaksus | Katte nimipaksus | Üldläbimõõt (umbes) |
mm^2 | mm | mm | mm | mm |
4x1.5 | 1.4 | 0.7 | 1.8 | 10.4 |
4x2.5 | 1.8 | 0.7 | 1.8 | 11.3 |
4x4 | 2.3 | 0.7 | 1.8 | 12.5 |
4x6 | 2.8 | 0.7 | 1.8 | 13.7 |
4x10 | 3.6 | 0.7 | 1.8 | 15.7 |
4x16 | 4.5 | 0.7 | 1.8 | 17.8 |
4x25 | 5.6 | 0.9 | 1.8 | 21.5 |
4x35 | 6.7 | 0.9 | 1.8 | 24.1 |
4x50 | 8.0 | 1 | 1.8 | 27.8 |
4x70 | 9.4 | 1.1 | 2.0 | 32.0 |
4x95 | 11.0 | 1.1 | 2.1 | 36.1 |
4x120 | 12.4 | 1.2 | 2.3 | 40.2 |
4x150 | 13.8 | 1.4 | 2.4 | 44.9 |
4x185 | 15.3 | 1.6 | 2.6 | 49.8 |
4x240 | 17.5 | 1.7 | 2.8 | 56.0 |
4x300 | 19.5 | 1.8 | 3.0 | 61.7 |
4x400 | 22.6 | 2 | 3.2 | 70.7 |
Mitu südamikku |
| |||
Nominaalne ristlõige | Juhi läbimõõt (ligikaudu) | Isolatsiooni nimipaksus | Katte nimipaksus | Üldläbimõõt (umbes) |
mm^2 | mm | mm | mm | mm |
5x1.5 | 1.4 | 0.7 | 1.8 | 11.2 |
7x1.5 | 1.4 | 0.7 | 1.8 | 12.0 |
10x1.5 | 1.4 | 0.7 | 1.8 | 14.8 |
12x1.5 | 1.4 | 0.7 | 1.8 | 15.2 |
14x1.5 | 1.4 | 0.7 | 1.8 | 16.0 |
19x1.5 | 1.4 | 0.7 | 1.8 | 17.6 |
21x1.5 | 1.4 | 0.7 | 1.8 | 18.4 |
24x1.5 | 1.4 | 0.7 | 1.8 | 20.4 |
30x1.5 | 1.4 | 0.7 | 1.8 | 21.6 |
40x1.5 | 1.4 | 0.7 | 1.8 | 26.0 |
48x1.5 | 1.4 | 0.7 | 1.8 | 26.4 |
61x1.5 | 1.4 | 0.7 | 1.9 | 29.0 |
5x2.5 | 1.8 | 0.7 | 1.8 | 12.2 |
7x2.5 | 1.8 | 0.7 | 1.8 | 13.2 |
10x2.5 | 1.8 | 0.7 | 1.8 | 16.4 |
12x2.5 | 1.8 | 0.7 | 1.8 | 16.9 |
14x2.5 | 1.8 | 0.7 | 1.8 | 17.7 |
19x2.5 | 1.8 | 0.7 | 1.8 | 19.6 |
21x2.5 | 1.8 | 0.7 | 1.8 | 20.6 |
24x2.5 | 1.8 | 0.7 | 1.8 | 22.8 |
30x2.5 | 1.8 | 0.7 | 1.8 | 24.1 |
40x2.5 | 1.8 | 0.7 | 1.9 | 29.4 |
48x2.5 | 1.8 | 0.7 | 1.9 | 29.9 |
61x2.5 | 1.8 | 0.7 | 2.0 | 32.8 |
Pakend: Ekspordi puidust trummid.
 |  |
