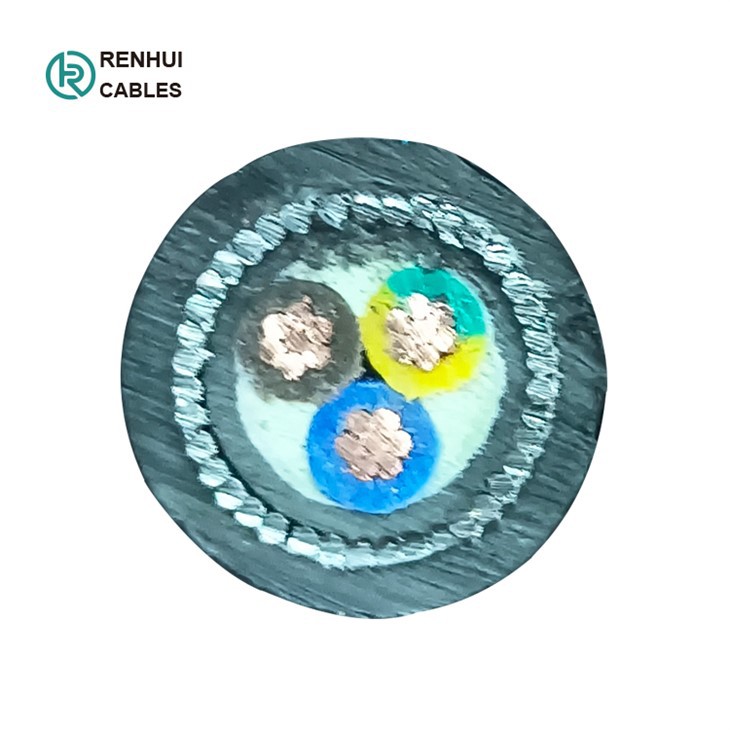

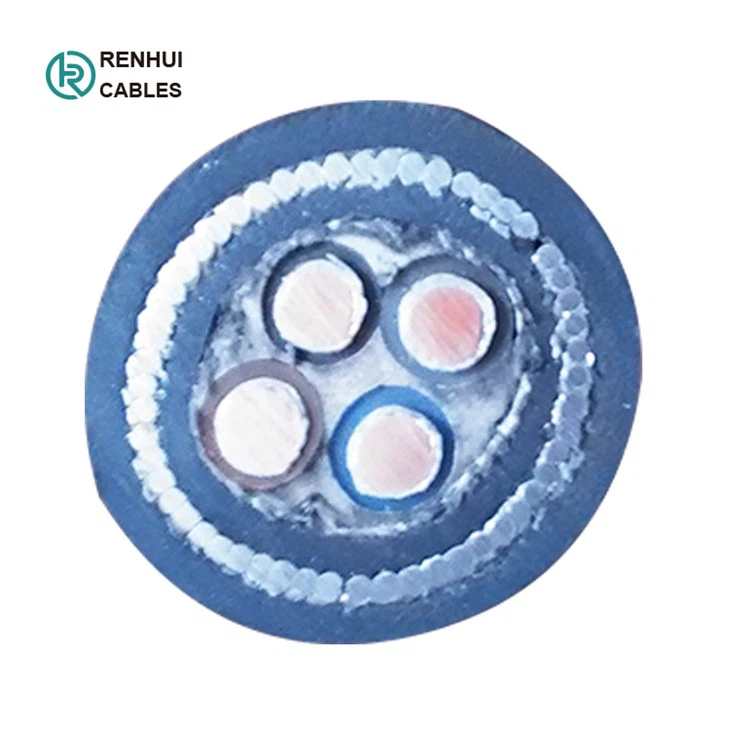

1.Rakendus (CU/XLPE/PVC/SWA/PVC kaabel):
CU/XLPE/PVC/SWA/PVC kaabel – toite- ja lisajuhtkaablid kasutamiseks elektrivõrkudes, maa-alustes, välis- ja siserakendustes ning kaablikanalisatsioonis. Paigaldamiseks, kus tulekahju, suitsu eraldumine ja mürgised aurud kujutavad endast potentsiaalset ohtu elule ja seadmetele.
2.Standardid
BS6724, IEC 60502-1, IEC 60754-1 ja 2 BS EN 50267-2-1 ja 2, BS EN / IEC 61034-1
3.Tehnilised andmed(CU/XLPE/PVC/SWA/PVC kaabel):
Dirigent
Klassi 2 hariliku keermega vaskjuht vastavalt standardile BS EN 60228:2005
Isolatsioon
XLPE (ristseotud polüetüleen)
Voodipesu
LSZH (Low Smoke Zero Halogen)
Armopunane
Ühetuumaline: AWA (alumiiniumtraadist soomus)
Mitmetuumaline: SWA (terastraadist soomus)
Kest
LSZH (Low Smoke Zero Halogen)
Katte värv
Must
Pinge reiting
600/1000V
Temperatuuri reiting
0 kraadist +90 kraadini
Minimaalne painderaadius
1,5 mm2 - 16mm2: 6 x üldläbimõõt
25 mm2 ja rohkem: 8 x üldläbimõõt
Põhituvastus
1 südamik: pruun
2 südamikku: pruun, sinine
3 südamikku: pruun, must, hall
4 südamikku: sinine, pruun, must, hall
5 südamikku: roheline/kollane, sinine, pruun, must, hall
Alternatiivne südamiku identifitseerimine: valged südamikud mustade numbritega
3.Kaabli parameetrid(CU/XLPE/PVC/SWA/PVC kaabel):
| ||||||
Nominaalne ristlõige | Juhi läbimõõt (ligikaudu) | Isolatsiooni nimipaksus | Sisemise katte nimipaksus | Alumiiniumtraadi nimiläbimõõt. | Katte nimipaksus | Üldläbimõõt (umbes) |
mm² | Mm | Mm | Mm | Mm | mm | Mm |
1x4 | 2.3 | 0.7 | 1.0 | 0.8 | 1.8 | 10.9 |
1x6 | 2.8 | 0.7 | 1.0 | 0.8 | 1.8 | 11.4 |
1x10 | 3.6 | 0.7 | 1.0 | 0.8 | 1.8 | 12.2 |
1x16 | 4.5 | 0.7 | 1.0 | 0.8 | 1.8 | 13.1 |
1x25 | 5.6 | 0.9 | 1.0 | 0.8 | 1.8 | 14.6 |
1x35 | 6.7 | 0.9 | 1.0 | 1.25 | 1.8 | 16.6 |
1x50 | 8.0 | 1 | 1.0 | 1.25 | 1.8 | 18.1 |
1x70 | 9.4 | 1.1 | 1.0 | 1.25 | 1.8 | 19.7 |
1x95 | 11.0 | 1.1 | 1.0 | 1.6 | 1.8 | 22.0 |
1x120 | 12.4 | 1.2 | 1.0 | 1.6 | 1.8 | 23.6 |
1x150 | 13.8 | 1.4 | 1.0 | 1.6 | 1.8 | 25.4 |
1x185 | 15.3 | 1.6 | 1.0 | 1.6 | 1.8 | 27.4 |
1x240 | 17.5 | 1.7 | 1.0 | 1.6 | 1.9 | 29.9 |
1x300 | 19.5 | 1.8 | 1.0 | 2.0 | 2.0 | 33.1 |
1x400 | 22.6 | 2 | 1.2 | 2.0 | 2.2 | 37.3 |
1x500 | 25.2 | 2.2 | 1.2 | 2.0 | 2.3 | 40.5 |
| ||||||
Nominaalne ristlõige | Juhi läbimõõt (ligikaudu) | Isolatsiooni nimipaksus | Sisemise katte nimipaksus | Terastraadi nimiläbimõõt. | Katte nimipaksus | Üldläbimõõt (umbes) |
mm² | Mm | Mm | Mm | Mm | Mm | Mm |
2x1.5 | 1.4 | 0.7 | 1.0 | 0.8 | 1.8 | 12.8 |
2x2.5 | 1.8 | 0.7 | 1.0 | 0.8 | 1.8 | 13.6 |
2x4 | 2.3 | 0.7 | 1.0 | 0.8 | 1.8 | 14.6 |
2x6 | 2.8 | 0.7 | 1.0 | 1.25 | 1.8 | 16.5 |
2x10 | 3.6 | 0.7 | 1.0 | 1.25 | 1.8 | 18.1 |
2x16 | 4.5 | 0.7 | 1.0 | 1.25 | 1.8 | 19.9 |
2x25 | 5.6 | 0.9 | 1.0 | 1.6 | 1.8 | 23.6 |
2x35 | 6.7 | 0.9 | 1.0 | 1.6 | 1.8 | 25.8 |
2x50 | 8.0 | 1 | 1.0 | 1.6 | 1.9 | 29.0 |
2x70 | 9.4 | 1.1 | 1.0 | 2.0 | 2.0 | 33.2 |
2x95 | 11.0 | 1.1 | 1.2 | 2.0 | 2.1 | 37.1 |
2x120 | 12.4 | 1.2 | 1.2 | 2.0 | 2.3 | 40.5 |
2x150 | 13.8 | 1.4 | 1.2 | 2.5 | 2.4 | 45.4 |
2x185 | 15.3 | 1.6 | 1.4 | 2.5 | 2.6 | 49.9 |
2x240 | 17.5 | 1.7 | 1.4 | 2.5 | 2.7 | 55.1 |
2x300 | 19.5 | 1.8 | 1.6 | 2.5 | 2.9 | 60.2 |
2x400 | 22.6 | 2 | 1.6 | 2.5 | 3.1 | 67.7 |
4. Tootmise edenemine
5. Sertifikaadid:
 |
 |
6. Pakkimine:
- Terasest puidust trummel (fumigatsioon)
Kaabli pikkus igas trumlis: 1000m/2000m või vastavalt tegelikele kaabli pikkuse nõuetele.
- Trumli suurus:
Vastavalt kaabli pikkusele ja konteineri suurusele
Täpse hinna pakkumiseks öelge meile oma vajalik kaabli pikkuse kogus. Suurem kogus, suurem allahindlus on teile valmis!
- Saatesadam:
Qingdao või muud sadamad vastavalt teie vajadustele.
- Meretransport:
Kõik FOB/C&F/CIF-pakkumised on saadaval.
 |
 |
 |
Kuum tags: cu/xlpe/pvc/swa/pvc kaabel, Hiina cu/xlpe/pvc/swa/pvc kaabli tootjad, tarnijad, tehas
