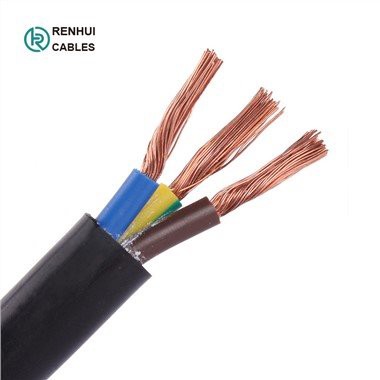

Paindlik kaabel
|
|
|
|
Standard:GB/T 5023-2008,IEC60227,BS6004,DIN VDE 0281
Nimipinge:300/500V
Kasutusala: painduv kaabel
-Need kaablid sobivad keskmise mehaanilise pinge jaoks niiskes ja märjas keskkonnas, nagu külmikud, pesumasinad, tsentrifuugimiskuivatid ja muud seadmed, kui need vastavad kehtivatele seadmete spetsifikatsioonidele.
-Need kaablid sobivad ka toiduvalmistamis- ja kütteseadmete jaoks, eeldusel, et kaabel ei puutu otseselt kokku seadme kuumade osade või mõne muu soojusallikaga.
-Selle kaabli edasised rakendused hõlmavad järgmist: Fikseeritud paigaldus mööblisse, vaheseintesse, dekoratiivkattesse ja kokkupandavate hooneosade õõnesruumidesse. Need ei sobi kasutamiseks välitingimustes, tööstuses (välja arvatud rõivaste tootmine) ega põllumajanduses.
Ehitus:
|
Paljas vasest peentraadijuht Luhtunud DIN VDE 0295 cl. 5, BS 6360 cl. 5, IEC 60228 cl. 5 ja HD 383 PVC-südamiku isolatsioon TI2 kuni VDE-0281 1. osa Värvkoodiga VDE-0293-308 Rohekaskollane maandus (3 ja rohkem juhet) PVC väliskate TM2 |
|
|
|
|
Põhivärv:
Isolatsiooni värv:
ühetuumaline: pruun või sinine
Kaks südamikku: pruun ja sinine
Kolm südamikku: pruun, sinine ja roheline/kollane
Neli südamikku: roheline/kollane, must, pruun ja sinine
Viis südamikku: roheline/kollane, must, pruun, sinine ja must
Katte värv:must,Hall, Valge
Tehnilised omadused
|
Katsepinge |
2000 volti |
|
Painde painderaadius |
7.5 x O |
|
Staatiline painderaadius |
4 x O |
|
Paindumistemperatuur |
-5oC kuni pluss 70oC |
|
Staatiline temperatuur |
-40oC kuni pluss 70oC |
|
Lühise temperatuur |
pluss 160oC |
|
Tuld tõkestavad |
IEC 60332.1 |
|
Isolatsioonitakistus |
20 MΩ x km |
Kaabli parameeter
|
Südamikud x Ristlõike pindala |
Isolatsiooni paksus |
Katte paksus |
Välisläbimõõt |
Juhi takistus 20 kraadi juures |
isolatsiooni takistus 70 kraadi juures |
|
|
nominaalne |
nominaalne |
min-max. |
max. |
min. |
|
mm² |
mm |
mm |
mm |
Ω/km |
MΩkm |
|
2X0.75 |
0.6 |
0.8 |
5.7-7.2 (3.7X6.0-4.5 X7.2) |
26 |
0.011 |
|
2X1 |
0.6 |
0.8 |
5.9-7.5 (3.9X6.2-4.7 X7.5) |
19.5 |
0.010 |
|
2X1.5 |
0.7 |
0.8 |
6.8-8.6 |
13.3 |
0.010 |
|
2X2.5 |
0.8 |
1.0 |
8.4-10.6 |
1.98 |
0.009 |
|
2X4 |
0.8 |
1.1 |
9.7-12.1 |
4.95 |
0.007 |
|
3X0.75 |
0.6 |
0.8 |
6.0-7.6 |
26 |
0.011 |
|
3X1 |
0.6 |
0.8 |
6.3-8.0 |
19.5 |
0.010 |
|
3X1.5 |
0.7 |
0.9 |
7.4-9.4 |
13.3 |
0.010 |
|
3X2.5 |
0.8 |
1.1 |
9.2-11.4 |
1.98 |
0.009 |
|
3X4 |
0.8 |
1.2 |
10.5-13.1 |
4.95 |
0.007 |
|
4X0.75 |
0.6 |
0.8 |
6.6-8.3 |
26 |
0.011 |
|
4X1 |
0.6 |
0.8 |
7.1-9.0 |
19.5 |
0.010 |
|
4X1.5 |
0.7 |
1.0 |
8.4-10.5 |
13.3 |
0.010 |
|
4X2.5 |
0.8 |
1.1 |
10.1-12.5 |
1.98 |
0.009 |
|
4X4 |
0.8 |
1.2 |
11.5-14.3 |
4.95 |
0.007 |
|
5X0.75 |
0.6 |
0.9 |
7.4-9.3 |
26 |
0.011 |
|
5X1 |
0.6 |
0.9 |
7.8-9.8 |
19.5 |
0.010 |
|
5X1.5 |
0.7 |
1.1 |
9.3-11.6 |
13.3 |
0.010 |
|
5X2.5 |
0.8 |
1.2 |
11.2-13.9 |
1.98 |
0.009 |
|
5X4 |
0.8 |
1.4 |
13.0-16.1 |
4.95 |
0.007 |
|
7X1 |
0.6 |
1.0 |
9.3-12.0 |
19.5 |
0.010 |
|
7X1.5 |
0.7 |
1.2 |
11.0-14.0 |
13.3 |
0.010 |
|
7X2.5 |
0.8 |
1.2 |
13.0-17.0 |
1.98 |
0.009 |
Tootmise edenemine
Sertifikaadid:
 |
 |
Pakkimine:
- Terasest puidust trummel (fumigatsioon)
Kaabli pikkus igas trumlis: 1000 m/2000 m või vastavalt tegelikele kaabli pikkuse nõuetele.
- Trumli suurus:
Vastavalt kaabli pikkusele ja konteineri suurusele
Täpse hinna pakkumiseks öelge meile oma vajalik kaabli pikkuse kogus. Suurem kogus, rohkem allahindlust on teile valmis!
- Saatesadam:
Qingdao või muud sadamad vastavalt teie vajadustele.
- Meretransport:
Kõik FOB/C&F/CIF-pakkumised on saadaval.
 |
 |
 |
